开始画像素画#8

引言

这是来自佩德罗・梅代鲁斯(Pedro Medeiros,@saint11)授权的一系列像素美术教程,转载自风农的翻译整理。本文将讲解文件格式和导出方法。

佩德罗・梅代鲁斯最为知名的作品莫过于《塞莱斯特山(蔚蓝,Celeste)》,不过他持续在网络上发布的像素美术教程也同样相当知名,indienova 已经做了完整转载。

这部分教程就是经过风农翻译整理的另一部分内容:《开始画像素画(Making Pixel Art)》。

这个是系列的第 8 节。这篇技术细节比较多,可以跳过你不感兴趣的部分。

本节主要是文件格式和导出方法。

Bitmap and vector 位图和矢量图

我们先来讲讲图片在电脑上是如何保存的。简单来说,有两种 2d 的图像文件类型,位图和矢量图。

矢量图是点、线坐标,以及颜色信息的集合,可以用来创作能缩放到任意分辨率的图像。它主要的缺点在于难以用在表现细节的图像上,像是照片,你几乎无法在像素级别进行控制。尽管我们能创建出看起来像是像素画的矢量图,或者把像素画导出成矢量图格式,但几乎没人这么做。也有些例外情况,比如说要把像素画打印到很大的板子上。

<circle cx="50" cy="50" r="40" stroke="black" stroke-width="3" fill="red" />

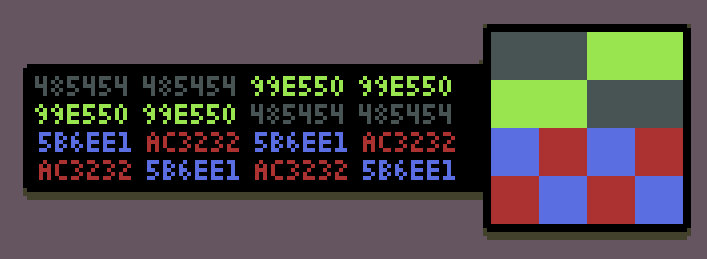

而位图图像,才是像素画能够存在的原因。位图把图像想象成很大的网格,打印在屏幕上,每个像素都单独存储。

这样保存的文件有时候比较大。一个 1080*1920 的图,意味着包含了 2.073.600 个独立像素需要保存,所以有时候需要用高效算法来压缩一下。

Image compression 图像压缩

图像压缩是为了减小图像文件的体积,但是依据使用算法的不同,有些算法可能会损坏原数据。

压缩可以是有损或者无损的。有损压缩一般对于照片或者大幅插画是可以接受的,但是像素画就不可以。用 JPG 格式保存像素画会造成随机的颜色变化,图形虚影。在压缩像素画时,我们必须检查是否用的是无损压缩,比如 PNG 格式。

总的来说,你的编辑器提供的图像格式,比如 Aseprite 的.aseprite 格式,或者 GraphicGale 的.gal 格式,可以安全的保存所有的图层和元数据。

在 Aseprite 里保存

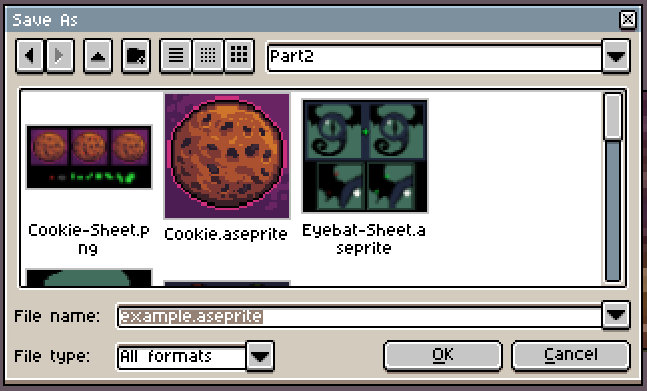

在 Aseprite 里用保存对话框进行保存(Ctrl + S,或者 Ctrl + Shift + S 做另存为新文件)

很直观,是吧?在这里保存为 .aseprite 格式,保存所有文件信息,以便你以后可以回来做修改。

导出预览

在完成了你的精灵图之后,你可能想要发布到什么地方,或者发给谁,但如果直接保存成 .png 文件,会有两个不好的地方:第一,你的图像会保存成一个扁平的文件,就是说失去了图层和元数据,第二,你的 png 文件可能会长这样:

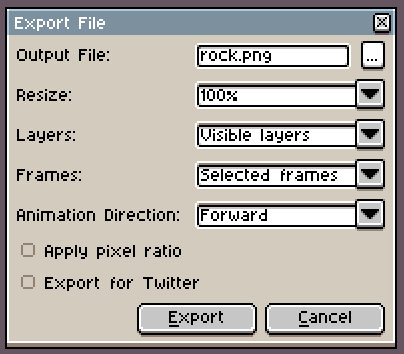

导出做预览的正确方式是用导出对话框,在“文件 -> 导出”(File ->Export)菜单

这个对话框里有非常多有用的选项,我们一个个看一下:

Output File 输出文件:文件名。如果你直接输入想使用的文件格式,Aseprite 就可以保存为这个格式。推荐静态的图用“.png”,动画用“.gif”。

这里不会把保存命令的默认格式也改掉,所以不用担心这里选择的格式以后会把所有东西都拍扁。

Resize 缩放:像素画对于目前的显示器来说通常都太小,所以需要缩放。Aseprite 提供了很多的分辨率供你选择。

你可能注意到了,只能缩放成 100% 的整数倍,不能有小数,比如 250%。这是因为非整数倍的缩放会损坏像素画。这是个像素画的严重缺陷,并且没有什么办法能避免。记住缩放一定要用整数倍(200%300% 等),不要用非整数倍(130%250% 等等)。

如果你一定要满足某个大小,试着缩放到最接近的最小的倍数,然后把画布延伸到你需要的尺寸。

通常放大 200% 或者 300% 发布到网上足够了。

Layers 图层:当你导出文件时,他会被拍扁,就是失去所有图层信息。这个选项可以让你选择导出时需要包含哪个图层。

Frames 帧:后面会详细讲,这里就是指要导出哪些帧。如果你有不止一帧,那么会发生两件事:

  • 如果导出格式支持动画,比如 gif,那么就会导出动画到这个文件。
  • 如果导出格式不支持动画,比如 png,那么 Aseprite 就会保存到多个文件,每帧一个。
    (编辑注:现在 APNG 动画格式其实也已经得到了广泛支持)

Animation direction 动画方向:这里可以看到常用的方向,比如向前,向后等等,选最适合你的。这里的含义很直观,你也可以自己试试。

Apply pixel ratio 应用像素比例:这个不常用,如果你用的不是方形像素,选这个会把它压扁成方形。如果不确定这个是什么也没关系,他不会改变什么东西。

Export for Twitter 导出到 twitter:勾选后会让最后一帧动画持续时间整个动画的一半长度,完美适合 twitter MP4 循环。

Saving for the engine 保存给引擎

游戏引擎各不相同,每个都需要你做特定处理,不过这里是一些通用的原则:

  • 首先是文件格式:尽管有些引擎支持 tiffgif,甚至是 bmp,最好还是用 png。轻量,解压相对迅速,透明支持的很好。别用 jpgmp4,或者其他的有损压缩格式。
  • 除非你有什么原因,否则不要在导出给游戏引擎时对像素画做缩放。正常情况下精灵应该是由引擎来做缩放,所有文件都应该保持原有分辨率。
  • 动画应该保存成图片序列,或者精灵表(sprite sheet)。不要用任何的视频格式,除非你在做什么特别的。

Saving an image sequence 保存图片序列

当把动画保存为 png 时,Aseprite 会创建一个图片序列,看起来这样:

一般这就行了,不过我喜欢文件名从 0 开始,而且我喜欢两位数字。这个很容易实现:在文件名这,只要输入文件名后面加上”00“。这里我把文件名写为 alert00.png,结果是这样:

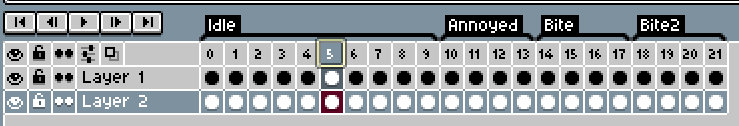

另外一个有用的技巧是加多个标签。在 Aseprite 里,你可以选择多组帧加上标签。这样一个文件里可以保存多个动画。像这样:

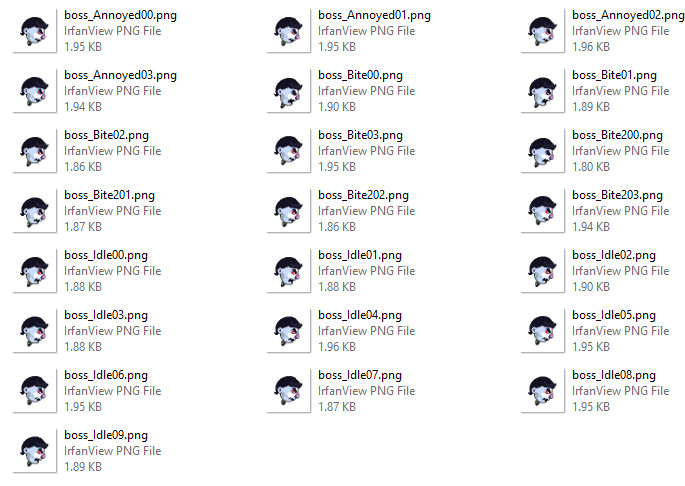

这有助于整理,导出也很方便,只要输入 boss_{tag}{tagframe00}.png,aseeprite 会这样导出:

很方便吧?如果你想多几个或少几个 0,可以把 {tagframe00} 改成 {tagframe000} 或者直接 {tagframe}

保存精灵表 sprite sheet

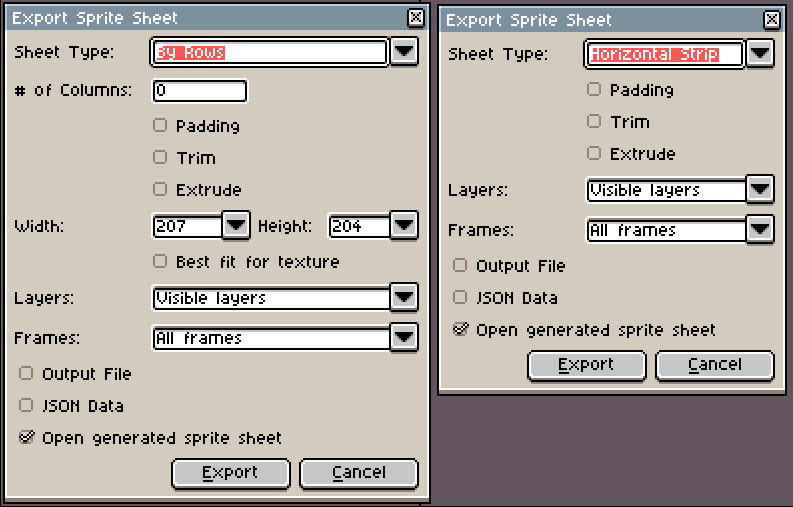

有些游戏引擎推荐用精灵表,而不是多张图片,我们可以用“文件>导出精灵表”(File > Export Sprite Sheet)命令自动导出。

这里我们有多个选项,可以根据所用的引擎做调整。有些需要在精灵之间添加边距,提供 JSON 描述信息,其他的可能支持去除透明部分。Extrude 拉伸可以让所有瓦片的边界颜色向外延伸一个像素,避免 3D 瓦片的接缝,如果你用的是 3D 引擎的话。不确定就什么都不选就好。

对于行和列的数量设置,如果引擎没有特殊要求,我建议选择“最适合纹理的尺寸”(Best fit for texture),让 Aseprite 自动计算尺寸。

这里需要注意的是,不勾选“Output file”并提供文件名时,点击导出不会生成文件的。你也可以选择“Open generated sprite sheet”,这会打开一个新文件,你可以手工保存。

切割工具和命令行

最后一个技巧时用切割工具 slice。切割工具适合于把多个图放在同一个画布的时候。我喜欢在给游戏场景制作素材时用这个,我可以把素材放在旁边随时比对尺寸。

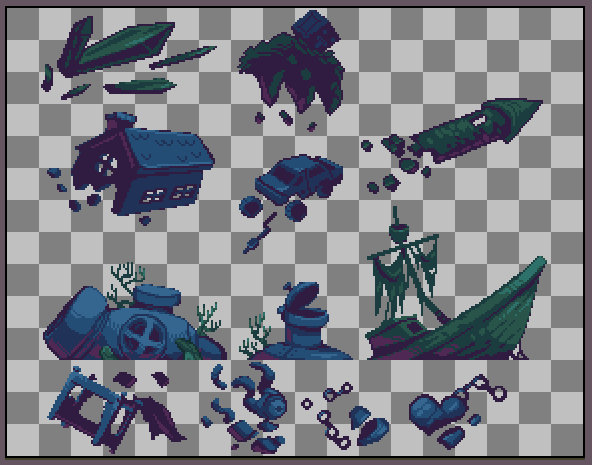

首先要把精灵放到一个文件,挨着。别互相重叠到一个矩形区域就好。

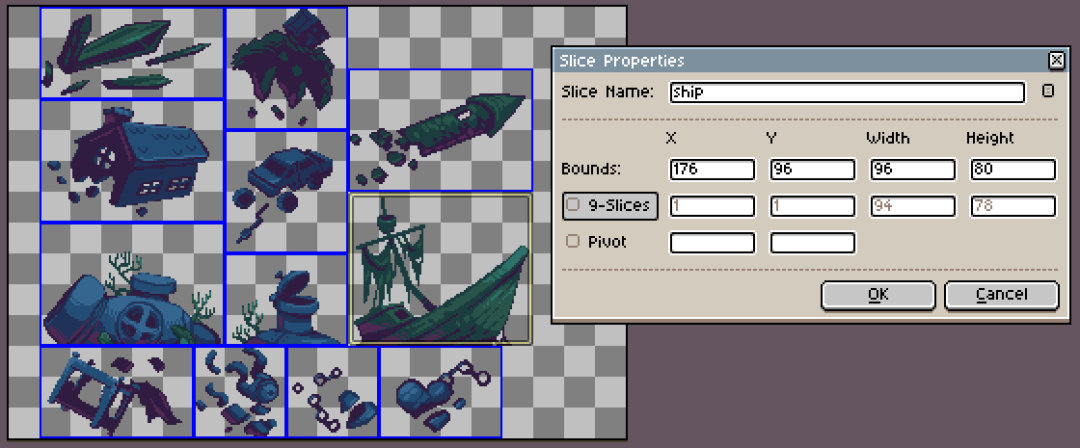

接着选择切割工具,开始在每个物体上做选取,注意不要把其他物体的部分包括进来。之后你可以双击其中一个,或者右键点击查看属性,给它命名。

现在,用命令行!如果你主要做美术,这部分听起来可能有点吓人,但我保证,只要简单了解并设置好之后,这能够自动处理很多枯燥的导出工作。

首先你需要把 Aseprite 添加到环境变量里,如果你不清楚这个,可以看看这个教程https://docs.telerik.com/teststudio/features/test-runners/add-path-environment-variables (百度什么的搜一下设置环境变量)。把 Aseprite.exe 加入到环境变量里。

现在,保存好 Aseprite 文件,在同一个文件夹打开命令行工具。如果不知道怎么做的话,在 windows 下,Shift + 右键,选择在当前位置打开命令行。

接着是有意思的地方了,用到的命令!直接输入下面这个,把 myFile 替换成你的文件名,按回车:

Aseprite.exe -b '.\myFile.aseprite' --save-as '{slice}.png'

我们分解一下这个的含义:

  • Aseprite.exe 用来启动 Aseprite
  • -b 表示我们是在批处理模式。不加这个的话 Aseprite 就打开了,我们不需要。
  • ‘.\myFile.aseprite’ 是需要处理的文件名和拓展名。这个是相对于当前路径的。
  • --save-as 是保存选中文件的命令,它也会根据你给的文件名里带的标签去格式化文件名。
  • '{slice}.png' 是导出文件名, {slice} 是个标签,它表示文件名会用切割的名称并切割出来。

如果想了解更多命令行信息,Aseprite 有个不错的使用教程可以看看:

https://www.aseprite.org/docs/cli/#filename-format

接下来

现在你了解到如何正确的保存像素画了!当有不确定的地方时,参考以下几点:

  • 永远用整数倍缩放,不用小数,不缩小。
  • Aseprite 可以自动保存出图片序列。
  • 别用 jpgmp4,以及其他的有损压缩图像格式。
  • 不确定时,就用 png,别缩放。
