引言

上几节我们绘制了自己的三角形并正确导入了着色器，今天我们将讨论从未讨论过的内容：设计抽象渲染 API 调用。

我们的引擎想支持多种图形 API，实际上是在不同的平台（诸如 Windows、MacOS、Linux、Android、IOS、PS4、XBOX、Switch 等等）上进行抽象的。

本质上，我们可以使用多个渲染 API 通过编译实现，当我实际编译我的代码时需要选择一个渲染 API 例如 DirectX，然后根据我们的配置文件编译。我们有 OpenGL Shader 类，DirectX Shader 类，而只有其中之一将被正确编译，这个“一”取决于配置设置。

该方案最大的问题在于对开发人员不够友好。假设我已经实现了 OpenGL，转向 DirectX 开发需要我在它们之间进行切换，此过程需要不断重新编译我的代码。

这样做的好处也很明显：性能。我们知道该使用哪个 API，所有工作都是离线完成的，引擎不必在此过程中做任何抉择，也不必浪费时间来决定当前使用哪个 API，它在编译时已经提前完成了。放弃了灵活性，带给我们更高的性能。

渲染API抽象

Infinite/Render/ 目录下新建 Renderer.h 和 Renderer.cpp。

#pragma once

namespace Infinite {

	enum class RendererAPI
	{
		None = 0,
		OpenGL = 1
	};

	class Renderer
	{
	public:
		inline static RendererAPI GetAPI() { return s_RendererAPI; }

	private:
		static RendererAPI s_RendererAPI;
	};
}

头文件 Renderer.h 定义 API 类型和访问器。

#include "ifnpch.h"
#include "Renderer.h"

namespace Infinite {

	RendererAPI Renderer::s_RendererAPI = RendererAPI::OpenGL;
}

Renderer.cpp 设置 API 为 OpenGL。

缓冲大类设计

上一节为了尽快在屏幕上显示我们直接在 Application.cpp 中加入了许多 OpenGL 代码，所以今天我们需要封装这部分代码。

Infinite/Renderer/ 目录下新建 Buffer.h 与 Buffer.cpp。

#pragma once

namespace Infinite {

	class VertexBuffer
	{
	public:
		virtual ~VertexBuffer() {}

		virtual void Bind() const = 0;
		virtual void Unbind() const = 0;

		static VertexBuffer* Create(float* vertices, uint32_t size);
	};


	class IndexBuffer
	{
	public:
		virtual ~IndexBuffer() {}

		virtual void Bind() const = 0;
		virtual void Unbind() const = 0;

		virtual uint32_t GetCount() const = 0;

		static IndexBuffer* Create(uint32_t* indices, uint32_t size);
	};


}

在头文件 Buffer.h 中我们声明了顶点缓冲区和索引缓冲区，内置绑定函数和创建方法。

#include "ifnpch.h"
#include "Buffer.h"

#include "Renderer.h"

#include "Platform/OpenGL/OpenGLBuffer.h"

namespace Infinite {

	VertexBuffer* VertexBuffer::Create(float* vertices, uint32_t size)
	{
		switch (Renderer::GetAPI())
		{
		case RendererAPI::None:
			IFN_ASSERT(false, "RendererAPI::None is currently not supported!");
			return nullptr;
		case RendererAPI::OpenGL:
			return new OpenGLVertexBuffer(vertices, size);
		}

		IFN_ASSERT(false, "Unknown RendererAPI!");
		return nullptr;
	}

	IndexBuffer* IndexBuffer::Create(uint32_t* indices, uint32_t size)
	{
		switch (Renderer::GetAPI())
		{
		case RendererAPI::None:
			IFN_ASSERT(false, "RendererAPI::None is currently not supported!");
			return nullptr;
		case RendererAPI::OpenGL:
			return new OpenGLIndexBuffer(indices, size);
		}

		IFN_ASSERT(false, "Unknown RendererAPI!");
		return nullptr;
	}

}

Buffer.cpp 使用 switch 语句筛选合适的图形 API，加入引擎的断言调试。

OpenGL缓冲实现

最后将之前在 Application.cpp 中内嵌的 OpenGL 语句解耦抽象，在 src/Platform/OpenGL 目录下新建 OpenGLBuffer.h 和 OpenGLBuffer.cpp。

#pragma once

#include "Infinite/Renderer/Buffer.h"

namespace Infinite {

	class OpenGLVertexBuffer : public VertexBuffer
	{
	public:
		OpenGLVertexBuffer(float* vertices, uint32_t size);
		virtual ~OpenGLVertexBuffer();

		virtual void Bind() const;
		virtual void Unbind() const;

	private:
		uint32_t m_RendererID;
	};


	class OpenGLIndexBuffer : public IndexBuffer
	{
	public:
		OpenGLIndexBuffer(uint32_t* indices, uint32_t count);
		virtual ~OpenGLIndexBuffer();

		virtual void Bind() const;
		virtual void Unbind() const;

		virtual uint32_t GetCount() const { return m_Count; }

	private:
		uint32_t m_RendererID;
		uint32_t m_Count;
	};

}

OpenGLBuffer.cpp 完成对顶点缓冲区和索引缓冲区类方法的实现：

#include "ifnpch.h"
#include "OpenGLBuffer.h"

#include <glad/glad.h>

namespace Infinite {

	/////////////////////////////////////////////////////////////////////////////
	// VertexBuffer /////////////////////////////////////////////////////////////
	/////////////////////////////////////////////////////////////////////////////

	OpenGLVertexBuffer::OpenGLVertexBuffer(float* vertices, uint32_t size)
	{
		glCreateBuffers(1, &m_RendererID);
		glBindBuffer(GL_ARRAY_BUFFER, m_RendererID);
		glBufferData(GL_ARRAY_BUFFER, size, vertices, GL_STATIC_DRAW);
	}

	OpenGLVertexBuffer::~OpenGLVertexBuffer()
	{
		glDeleteBuffers(1, &m_RendererID);
	}

	void OpenGLVertexBuffer::Bind() const
	{
		glBindBuffer(GL_ARRAY_BUFFER, m_RendererID);
	}

	void OpenGLVertexBuffer::Unbind() const
	{
		glBindBuffer(GL_ARRAY_BUFFER, 0);
	}

	/////////////////////////////////////////////////////////////////////////////
	// IndexBuffer /////////////////////////////////////////////////////////////
	/////////////////////////////////////////////////////////////////////////////

	OpenGLIndexBuffer::OpenGLIndexBuffer(uint32_t* indices, uint32_t count)
		:m_Count(count)
	{
		glCreateBuffers(1, &m_RendererID);
		glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, m_RendererID);
		glBufferData(GL_ELEMENT_ARRAY_BUFFER, count * sizeof(uint32_t), indices, GL_STATIC_DRAW);
	}

	OpenGLIndexBuffer::~OpenGLIndexBuffer()
	{
		glDeleteBuffers(1, &m_RendererID);
	}

	void OpenGLIndexBuffer::Bind() const
	{
		glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, m_RendererID);
	}

	void OpenGLIndexBuffer::Unbind() const
	{
		glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, 0);
	}

}

应用类调整

Application.h 加入替代的顶点缓冲和索引缓冲共享指针：

#include "./ImGui/ImGuiLayer.h"

#include "./Renderer/Shader.h"
+#include "./Renderer/Buffer.h"

namespace Infinite {
	class INFINITE_API Application
	{
	public:
		Application();
-		virtual ~Application();
+		virtual ~Application() = default;

		void Run();
		void OnEvent(Event& e);
@@ -34,8 +35,10 @@ namespace Infinite {
		bool m_Running = true;
		LayerStack m_LayerStack;

-		unsigned int m_VertexArray, m_VertexBuffer, m_IndexBuffer;
-		unsigned int m_VertexArray;
		std::unique_ptr<Shader> m_Shader;
+		std::unique_ptr<VertexBuffer> m_VertexBuffer;
+		std::unique_ptr<IndexBuffer> m_IndexBuffer;
	private:
		static Application* s_Instance;
	};

	......

Application.cpp 解耦之前的实现方式：

		glGenVertexArrays(1, &m_VertexArray);
		glBindVertexArray(m_VertexArray);

-		// Vertex Buffer
-		glGenBuffers(1, &m_VertexBuffer);
-		glBindBuffer(GL_ARRAY_BUFFER, m_VertexBuffer);


		float vertices[3 * 3] = {
			-0.5f, -0.5f, 0.0f,
			 0.5f, -0.5f, 0.0f,
			 0.0f,  0.5f, 0.0f
		};

+		m_VertexBuffer.reset(VertexBuffer::Create(vertices, sizeof(vertices)));

		glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

		glEnableVertexAttribArray(0);
		glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), nullptr);

-		glGenBuffers(1, &m_IndexBuffer);
-		glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, m_IndexBuffer);
-
-		unsigned int indices[3] = { 0, 1, 2 };
-		glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);
+		uint32_t indices[3] = { 0, 1, 2 };
+		m_IndexBuffer.reset(IndexBuffer::Create(indices, sizeof(indices) / sizeof(uint32_t)));


		std::string vertexSrc = R"(
+			#version 330 core
+
			layout(location = 0) in vec3 a_Position;
+			out vec3 v_Position;
			void main()
			{
-				gl_Position = vec4(a_Position, 1.0);
+				v_Position = a_Position;
+				gl_Position = vec4(a_Position, 1.0);
			}
		)";


		std::string fragmentSrc = R"(
+			#version 330 core

			layout(location = 0) out vec4 color;
+			in vec3 v_Position;
			void main()
			{
				color = vec4(0.8, 0.2, 0.3, 1.0);
				color = vec4(v_Position * 0.5 + 0.5, 1.0);
			}
		)";

@@ -81,8 +76,6 @@ namespace Infinite {

	}

-	Application::~Application() {}
-
	void Application::PushLayer(Layer* layer)
	{
		m_LayerStack.PushLayer(layer);
@@ -116,7 +109,7 @@ namespace Infinite {

			m_Shader->Bind();
			glBindVertexArray(m_VertexArray);
-			glDrawElements(GL_TRIANGLES, 3, GL_UNSIGNED_INT, nullptr);
+			glDrawElements(GL_TRIANGLES, m_IndexBuffer->GetCount(), GL_UNSIGNED_INT, nullptr);


			for (Layer* layer : m_LayerStack)

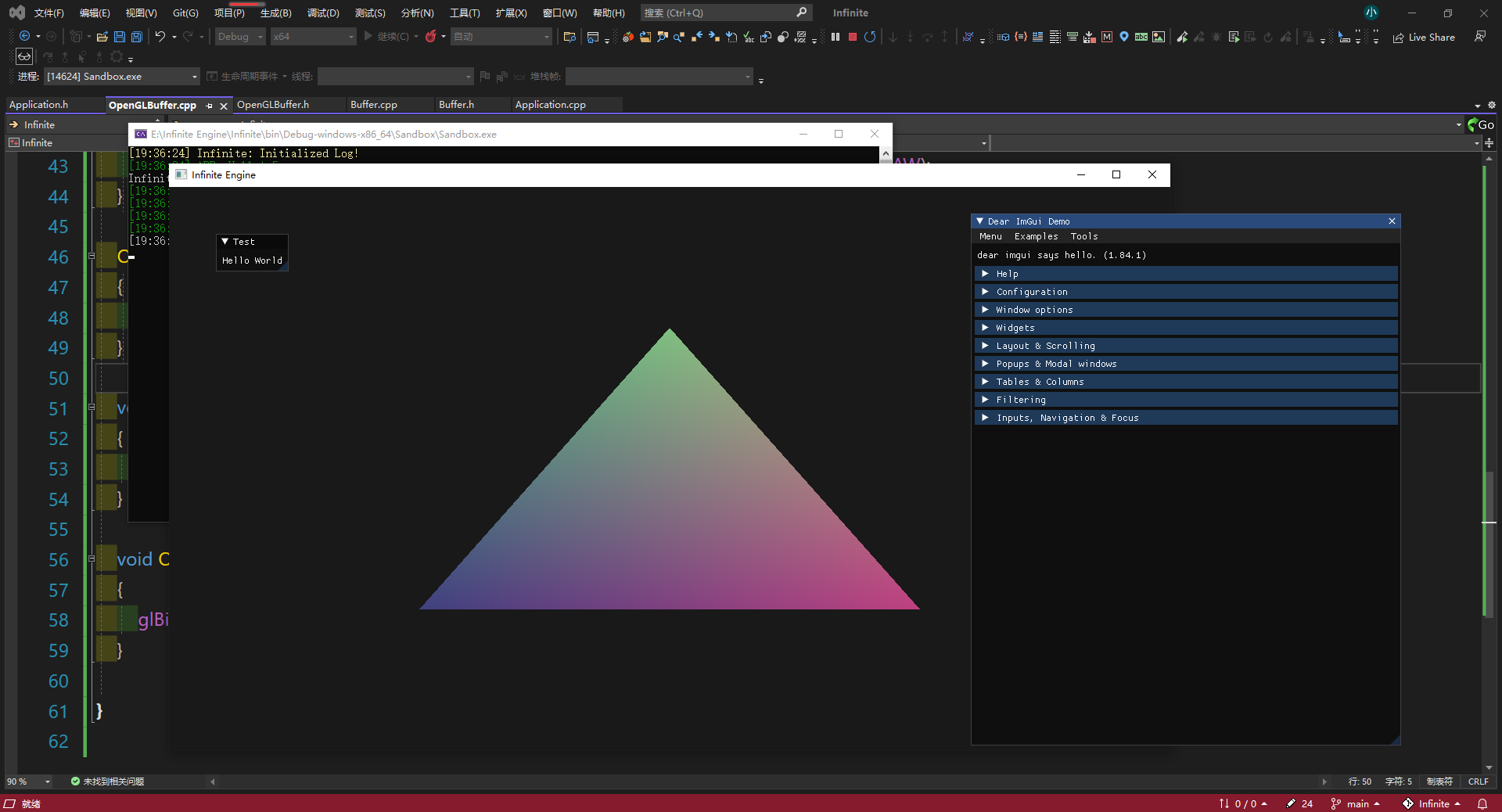

调试
